Description
Über dieses Produkt

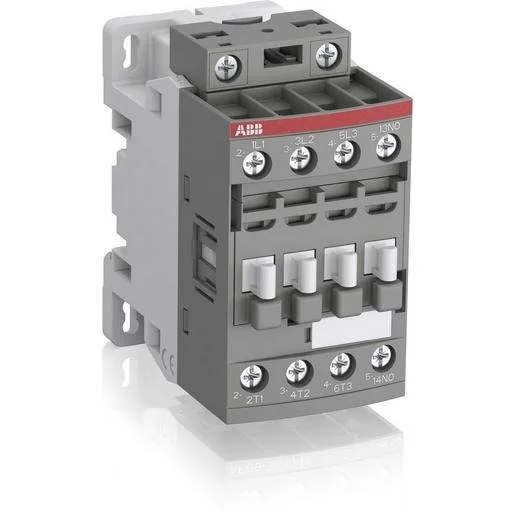

Das ABB Leistungsschütz AF09-30-10 ist ein leistungsstarkes Reiheneinbaugerät für anspruchsvolle Schaltaufgaben in der Industrie- und Gebäudetechnik. Dieses kompakte Motorschütz besticht durch seine flexible AC/DC-Ansteuerung mit weiten Spannungsbereichen, die eine weltweite Einsatzmöglichkeit ohne zusätzliche Löschglieder ermöglichen. Mit einer Bemessungsbetriebsleistung von 4 kW bei 400 V und einem Bemessungsbetriebsstrom von 9 A (AC-3) deckt es ein breites Spektrum an elektrischen Lasten ab. Die Montage erfolgt einfach über Schraubanschlüsse, wobei die flexibel wechselbaren Spulenanschlussklemmen eine Installation von oben oder unten erlauben. Dieses Schütz ist die zuverlässige Wahl, wenn Sie Elektromaterial online in Österreich kaufen möchten. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Weitbereichsspule: 20-60V DC/24-60V AC — reduziert die Variantenvielfalt erheblich.
- Kompakte Bauform: 4 kW bei 400 V — ideal für platzkritische Schaltschrankkonfigurationen.
- Flexible Anschlusstechnik: Schraubanschluss — ermöglicht schnelle und sichere Montage von allen Seiten.
- AC/DC-Betätigung: Integrierte Steuerung — spart externe Komponenten und Installationszeit.
Anwendungsbereiche
- Schalten von Motoren und Drehstromverbrauchern
- Steuerung von nicht-induktiven oder leicht induktiven Lasten
- Einsatz als Heizungsschütz oder in Lastabwurfschaltungen
Technische Details
| Bemessungsbetriebsleistung bei AC-3, 400 V | 4 Kilowatt |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Spannungsart zur Betätigung | AC/DC |
| Bemessungsbetriebsleistung NEMA | 1,5 Kilowatt |
| Bemessungssteuerspeisespannung AC 50 Hz | 24 bis 60 Volt |
| Bemessungssteuerspeisespannung DC | 20 bis 60 Volt |
| Bemessungssteuerspeisespannung AC 60 Hz | 24 bis 60 Volt |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 25 Ampere |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Geeignet für Reiheneinbau | nein |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 9 Ampere |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: ABB | Artikel-Nr.: SAE-2668750 | EAN: 3471523110014 | Hersteller-Art.-Nr.: 1SBL137001R1110
Häufig gestellte Fragen
Kann das Schütz direkt mit 24V DC angesteuert werden?
Ja, der AF09-30-10 unterstützt einen weiten Spannungsbereich von 20-60V DC, womit eine Ansteuerung mit 24V DC problemlos möglich ist.
Ist dieses Schütz für den Motorenbetrieb geeignet?
Ja, es ist für eine Bemessungsleistung von 4 kW (AC-3, 400V) ausgelegt und eignet sich hervorragend als Motorschütz.
Können weitere Hilfskontakte angebaut werden?
Das Gerät ist für frontseitig aufsteckbare Zubehörteile vorbereitet, um die Anzahl der Hilfskontakte bei Bedarf zu erweitern.
Benötige ich externe Löschglieder?
Nein, aufgrund der fortschrittlichen AF-Technologie von ABB sind bei diesem Modell keine zusätzlich erforderlichen Löschglieder nötig.
Suchbegriffe
Drehstromschütz, Dreieck-Schütz, Halbleiterschütz, Heizungsschütz, Installationsschütz, Kleinschütz, Koppelschütz, Lastabwurfschütz, Leistungsschütz, Motorschütz, Netz-Schütz, Stern-Dreieck-Schütz, Wechselstromschütz, ABB AF09 kaufen, Schütz online bestellen, Elektromaterial Österreich, AF09-30-10-11, 24V Schütz ABB
