Über dieses Produkt

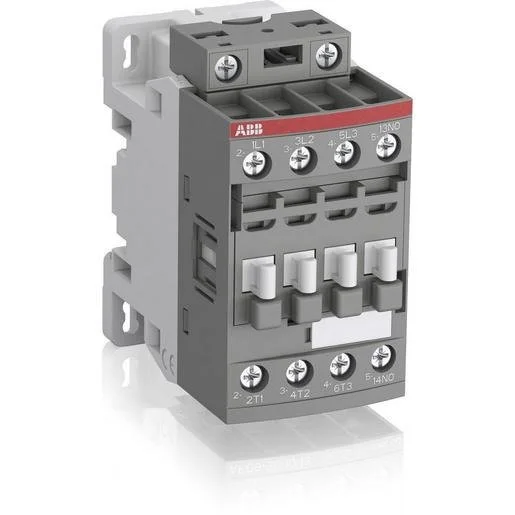

Das ABB AF09-30-01 Leistungsschütz ist ein kompaktes Steuergerät für anspruchsvolle elektrische Schaltaufgaben. Dieses Motorschütz bietet einen weiten Spulenspannungsbereich von 20 bis 60 V DC bzw. 24 bis 60 V AC/DC, wodurch externe Löschglieder entfallen. Mit einer Bemessungsbetriebsleistung von 4 kW bei 400 V AC-3 eignet es sich für die effiziente Ansteuerung von Motoren sowie induktiven Lasten. Die flexible Konstruktion erlaubt dank der wechselbaren Klemmen den Anschluss von oben oder unten, was den Einbau in Schaltanlagen vereinfacht. Als Teil der bewährten AF-Baureihe reduziert dieses Drehstromschütz die Variantenvielfalt in Ihrem Elektromaterial-Lager deutlich. Bestellen Sie diese Lösung für industrielle Anwendungen direkt hier in unserem Onlineshop für Elektromaterial Österreich. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Spannungsart AC/DC: Betrieb mit nur einer Spule für AC- und DC-Netze reduziert den Installationsaufwand.
- Breiter Spannungsbereich: 24-60 V AC/DC deckt weltweit gängige Steuerspannungen ohne Zusatzkomponenten ab.
- Leistungsstark: Schaltet zuverlässig Motoren bis 4 kW und Lasten bis 25 Ampere im AC-1 Betrieb.
- Flexible Montage: Wechselbare Spulenanschlussklemmen ermöglichen eine individuelle Leitungsführung für jeden Schaltschrank.
Anwendungsbereiche
- Steuerung von Drehstrommotoren in industriellen Fertigungsanlagen.
- Schalten von nicht-induktiven und leicht induktiven Lasten.
- Einsatz als Leistungsschütz in Heizungssteuerungen oder Schaltmodul-Systemen.
Technische Details
| Spannungsart zur Betätigung | AC/DC |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 4 Kilowatt |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 25 Ampere |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Bemessungssteuerspeisespannung AC 60 Hz | 24 bis 60 Volt |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Bemessungssteuerspeisespannung DC | 20 bis 60 Volt |
| Bemessungsbetriebsleistung NEMA | 1,5 Kilowatt |
| Bemessungssteuerspeisespannung AC 50 Hz | 24 bis 60 Volt |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Geeignet für Reiheneinbau | nein |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 9 Ampere |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: ABB | Artikel-Nr.: SAE-2795299 | EAN: 3471523110113 | Hersteller-Art.-Nr.: 1SBL137001R1101
Häufig gestellte Fragen
Kann das AF09-30-01 für AC- und DC-Steuerkreise verwendet werden?
Ja, das Schütz ist für einen weiten Bereich von 20-60V DC sowie 24-60V AC ausgelegt, was eine universelle Verwendung erlaubt.
Wie viele Hilfskontakte besitzt das Gerät?
Das Modell verfügt über einen integrierten Öffner-Kontakt (1 NC) als Hilfskontakt.
Ist ein Reiheneinbau des Schützes möglich?
Nein, das Gerät ist für den klassischen Schaltschrankaufbau konzipiert und nicht explizit für die Montage auf der Hutschiene als Reiheneinbaugerät vorgesehen.
Welche Motorleistung kann mit diesem Schütz geschaltet werden?
Das ABB AF09-30-01 ist für eine Bemessungsbetriebsleistung von bis zu 4 kW bei einer Spannung von 400 V (AC-3) ausgelegt.
