Description
Über dieses Produkt

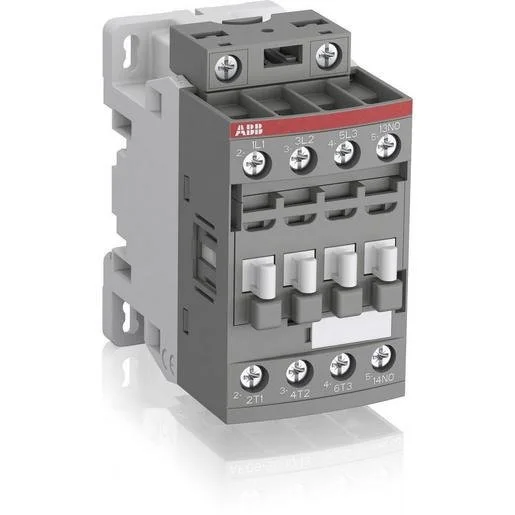

Das ABB AF09Z-30-10 Leistungsschütz ist ein kompaktes Schaltgerät für den zuverlässigen Einsatz in anspruchsvollen elektrischen Anlagen. Mit einer Bemessungsleistung von 4 kW bei 400 V AC-3 eignet sich dieses Bauteil hervorragend zum Schalten von Motoren sowie induktiven und nicht-induktiven Lasten. Die innovative AC/DC-Ansteuerung deckt einen weiten Spannungsbereich von 24 bis 60 V AC und 20 bis 60 V DC ab, was eine flexible Anwendung ohne zusätzliche Löschglieder ermöglicht. Die robuste Bauweise mit Schraubanschlüssen sorgt für eine dauerhaft sichere Kontaktierung in Ihrem Schaltschrank. Durch die kompakte Abmessung und die einfache Montage ist dieses Schütz die richtige Wahl für professionelle Elektroinstallationen in Österreich. Bestellen Sie Ihr ABB Elektromaterial einfach online und profitieren Sie von unserem umfassenden Sortiment. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Weiter Spulenspannungsbereich: 24–60V AC/DC — spart Lagerkosten durch geringe Varianz.
- AC-3 Leistung von 4 kW: ideal für Motoren bis 9 Ampere Betriebsstrom.
- Kompaktes Design: platzsparend im Schaltschrank bei 3 Hauptkontakten.
- Flexible Anschlussoptionen: Schraubanschluss für eine sichere und dauerhafte Installation.
Anwendungsbereiche
- Steuerung von Elektromotoren in Industrieanlagen
- Schalten von Heizstromkreisen und nicht-induktiven Lasten
- Einsatz als Leistungsschütz in der Automatisierungstechnik
- Verwendung in anspruchsvollen elektrischen Verteilungen
Technische Details
| Geeignet für Reiheneinbau | nein |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 4 Kilowatt |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Bemessungssteuerspeisespannung AC 60 Hz | 24 bis 60 Volt |
| Spannungsart zur Betätigung | AC/DC |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 9 Ampere |
| Bemessungsbetriebsleistung NEMA | 1,5 Kilowatt |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Bemessungssteuerspeisespannung AC 50 Hz | 24 bis 60 Volt |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 25 Ampere |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Bemessungssteuerspeisespannung DC | 20 bis 60 Volt |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: ABB | Artikel-Nr.: SAE-2779846 | EAN: 3471523113213 | Hersteller-Art.-Nr.: 1SBL136001R2110
Häufig gestellte Fragen
Welchen Spannungsbereich deckt die Spule des AF09Z ab?
Das Schütz unterstützt Steuerspannungen von 24 bis 60 V AC (50/60 Hz) sowie 20 bis 60 V DC.
Kann das Gerät für Motoren mit 4 kW verwendet werden?
Ja, das Modell ist für eine Bemessungsbetriebsleistung von 4 kW bei 400 V (AC-3) ausgelegt.
Ist ein Reiheneinbau bei diesem Modell möglich?
Nein, dieses ABB Leistungsschütz ist nicht für die Montage auf der Hutschiene als Reiheneinbaugerät vorgesehen.
Wie werden die Leitungen am Schütz befestigt?
Die Hauptstromkreise werden mittels zuverlässiger Schraubanschlüsse verbunden.
Suchbegriffe
ABB Leistungsschütz kaufen, AF09Z-30-10, Drehstromschütz, Motorschütz 4kW, AC/DC Schütz, ABB Schütze Österreich, Installationsschütz, Schütz 24V, Leistungsschütz AC-schaltend, Koppelschütz, Lastabwurfschütz, ABB Elektromaterial online bestellen, Schützbaustein, Heizungsschütz, Schütz 3-polig, ABB 1SBL136001R2110
